Что такое старательский лоток? (Часть 1)

От редакции. Для промывки россыпных проб в последние десятилетия разработаны весьма совершенные машины, позволяющие извлекать мельчайшее золото, исключающие влияние субъективного человеческого фактора, многократно повышающие производительность труда. Доказано, что эти машины более полно, чем лоток извлекают золото мельче 0,25 мм. При оценке россыпей с весьма мелким золотом и обработке большого количества проб механизация ручного труда, несомненно, необходима и современные машины для обработки проб получают все большее распространение. Однако во многих случаях незаменимым инструментом является ЛОТОК. Качество лотка и умение им работать - важнейшие условия получения удовлетворительных результатов промывки. В связи с этим мы сочли целесообразным привести статью, посвященную этому замечательному инструменту. Статья написана почти 70 лет назад, однако, по нашему мнению, ее можно считать наиболее полной и практически полезной. В некоторых случаях мы не согласны с автором, например, с его мнением о том, что лоток извлекает мельчайшие частицы золота, вероятно, было справедливо в то время, когда вопрос извлечения золота мельче 0.1 мм практически не рассматривался. В то же время мы не считаем возможным менять авторский текст за исключением незначительных сокращений. Б.К.Кавчик, к.г.-м.н.

ПРОМЫВКА НА ЛОТКЕ

П.А.Харитонов. Советская золотопромышленность, 1935, № 5

Лоток в руках искусного промывальщика, несмотря на простоту своей конструкции, является инструментом легко и быстро извлекающим не только все мельчайшие частицы золота, но и все тяжелые минералы – черные и серые шлихи. Промывка на лотке является своего рода искусством, простым, легко достижимым.

В поисково-разведочных работах на россыпное золото промывка проб для определения содержания золота в песках является самой важной заключительной операцией, завершающей все предыдущие работы. Неправильное определение содержания золота сводит насмарку всю предшествующую длительную и дорогостоящую работу. Промывка проб после обработки песков на вашгерде или бутаре ведется именно на лотке. Поэтому, если руководитель разведочной партии не умеет сам промывать на лотке, он не может быть уверенным, что промывка произведена промывальщиком безукоризненно, что золото не спущено, что результаты опробования соответствуют действительному содержанию. Проверить можно только путем личной промывки эфелей (хвостов) из зумпфа, а для этого требуется умение промывки на лотке.

При опробовании рудного месторождения золота, промывка истолченной руды на лотке быстро дает ориентировочные результаты, которые в дальнейшем могут быть уточнены производством химических анализов это же руды.

При промывке россыпного золота на промприборах, при доводке золота на вашгерде и т.д. качество работы и относительную полноту извлечения золота ориентировочно можно проверить только лотком.

Каждый ответственный работник при обходе и осмотре работ должен уметь сам производить проверочную промывку одного, другого лотка промытых эфелей с зумпфа опробовательских отрядов, с хвоста золотопромывочных установок, доводочных вашгердов и т.д.

Умение промывать на лотке необходимо каждому таежнику, каждому краеведу, каждому экскурсанту. Опробуя речные отложения, рыхлые отложения на склонах и увалах и истолченные рудные пробы, любитель-поисковик может обнаружить новые месторождения не только самородного золота, платины, но и месторождения различных руд, ценных минералов, цветных камней.

Целью настоящей статьи является описание методики овладения техникой промывки на лотке и указания о постановке соответствующих практических курсов в золотоносных районах. Прежде чем приступить к существу дела, необходимо кратко остановиться на самом инструменте, выбрать лучший тип лотка и указать способы его изготовления.

Лоток может быть изготовлен из листового железа или из теса. Промывку особо ответственных проб, например, с буровых скважин, лучше всего производить на железном лотке, так как на деревянном лотке (в особенности на старом, сработавшемся) легко можно не заметить золотинку, а также возможно и обогащение проб при отдаче лотком золотины, застрявшей в порах от прежних промывок. Деревянные лотки удобны для более грубой и постоянной промывки значительных масс песка и для менее опытных промывальщиков, так как шероховатая поверхность лотка позволяет более грубые и резкие движения при доводке, без опасения смыть золотины, а гладкая поверхность железного лотка требует более осторожных и тонких манипуляций.

Однако для опытного промывальщика, при внимательной его работе, железные лотки предпочтительнее деревянных. Не нужно упускать из виду, что шероховатость поверхности деревянного лотка затрудняет не только смыв золотин, но и эфелей. Гладкая поверхность железного лотка обладает достаточной способностью для удержания золотин и шлиха и вместе с тем способностью легкого смыва эфелей слабой струйкой. Железный лоток в опытных руках дает более точные результаты примерно с той же скоростью, что и деревянный лоток, поэтому для партий необходимо рекомендовать исключительно металлические лотки.

Перейдем к описанию конструкции и изготовления рекомендуемых лотков якутского типа.

Деревянный лоток изготовляется следующим образом:

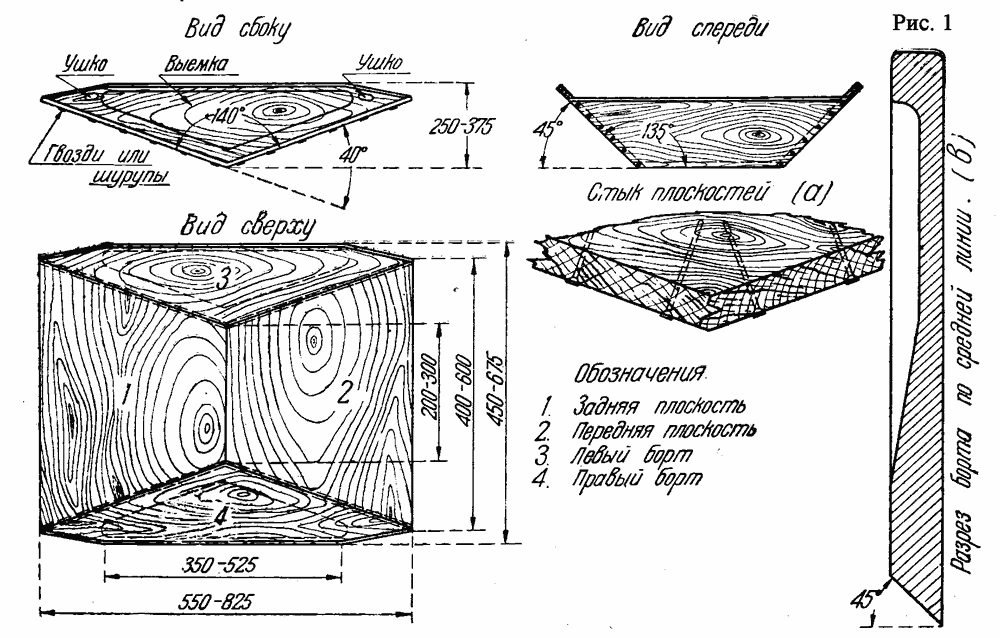

а) заготавливаются отдельные части: две плоскости (1 и 2) и два борта (3 и 4), указанных на рис.1 форм и размеров. Все четыре части лотка должны быть хорошо простроганы и пригнаны друг к другу; особое внимание необходимо обратить на точность изготовления бортов, и их симметричность: они должны быть зеркальным отражением один другого, - только в этом случае лоток получит геометрически правильную симметричную форму.
б) к бортам на клею прибиваются гвоздями или привинчиваются шурупами плоскости (1 и 2); нужно обратить внимание, чтобы стык обеих плоскостей между собой был плотным и прочным, для чего их лучше всего соединить в паз на клей, как показано на рис.1 (а);
в) выступающие за борта концы досок – плоскостей спиливаются, заравниваются и закругляются; на бортах высверливается ушко для привязывания лотка во время перемещений.
г) имеющиеся поры и щели тщательно запаклевываются замазкой с клеем, а потом лоток окрашивается в светлые тона, резко выделяющие как золотины, так и шлихи. Обугливание поверхности лотка недопустимо, так как оно дает на поверхности лотка ямки, ухудшающие его качество и, кроме того, черный цвет замаскировывает шлихи, каковые, безусловно, должны быть легко видимы промывальщиковом.

Лоток в готовом виде имеет красивый вид, легкий вес и большую прочность, которая обусловлена тем, что отдельные части лотка соединены между собой взаимно перпендикулярно своей слоистости, что исключает возможность его раскалывания.

Железный лоток изготовляется из листового железа, толщина которого выбирается с таким расчетом, чтобы лоток имел достаточную жесткость и не деформировался в обычных условиях работ. Для этого можно считать достаточным толщину листа для маленьких лотков 0,8 мм, для средних - 1,0 мм и для крупных - 1,2 мм. Более толстые листы нежелательны, так как они увеличивают вес лотка.

Для работы на золоте лучше всего брать оцинкованные листы, на светлой поверхности которых резко выделяются и золото, и шлихи.

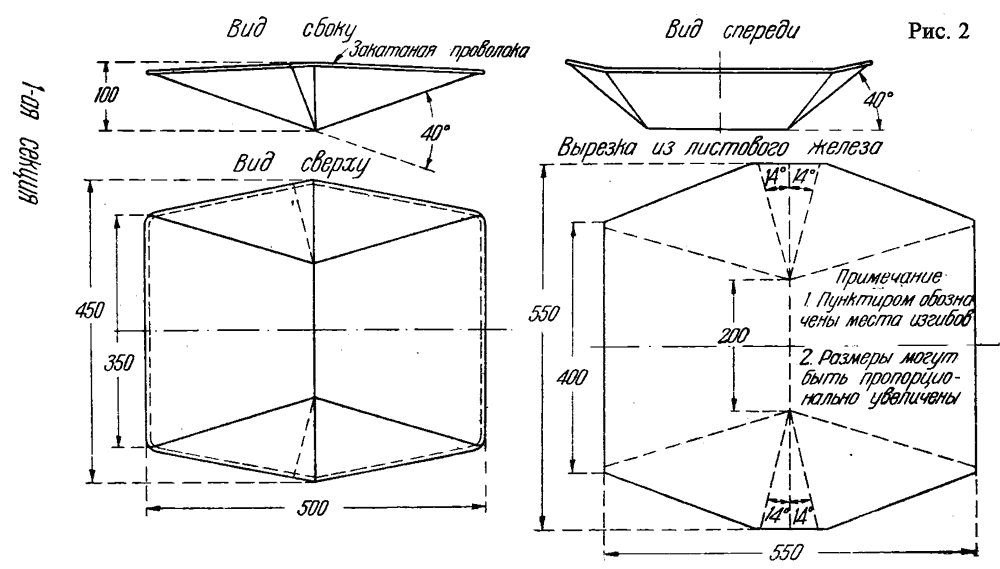

Изготовление лотка кустарным способом идет следующим порядком (рис.2):
а) на листе железа точно вычерчиваются контуры необходимого для лотка куска;
б) по нанесенным контурам выкраивается ножницами кусок листового железа для лотка; следующие куски могут быть вырезаны по первому, как по шаблону;
в) на каждом куске чертятся линии изгибов; лучше всего это выполнять по приготовленному шаблону;
г) по намеченным линиям изгибается лист для придания лотку соответствующей формы; особенно тщательно и точно нужно загибать в середине бортов для того, чтобы получить вполне симметричный лоток;
д) острые углы лотка закругляются ножницами;
е) берется проволока длиной, равной периметру лотка, толщиной в 6-7-8 мм и закатывается по краю лотка; стык проволоки должен быть приурочен к середине борта, где имеется сборка из трех слоев листового железа, в противном случае концы проволоки придется запаивать;
ж) по бортам с обеих сторон нужно приклепать кольца достаточной ширины, за которые можно было бы переносить лоток с песком, а также привязывать его во время переездов.

Если трудно правильно выполнить сборку посередине борта, например, из толстого материала, можно борта разрезать в середине, потом соединить их в замок и шов запаять; наконец, можно борта вырезать отдельно, а потом соединить их с плоскостями в замок и запаять.

Металлические лотки наиболее рационально могут быть изготовлены на заводе штамповкой. В этом случае можно использовать более толстый материал в 1,5-2,0 мм, не требующий закатки проволоки по краям, так как в этом случае загнутые края могут обеспечить достаточную жесткость лотку.

В общем, как бы ни изготовлять лоток, - форма лотка должна оставаться неизменной. Угол между обеими плоскостями лотка принят в 140 градусов из следующих соображений: при взмучивании гребком одна плоскость должна находиться в воде примерно в горизонтальном положении, тогда как другая в это время должна выступать над водой под таким углом к горизонту, чтобы обеспечить обратное скатывание по плоскости в среднюю часть лотка в силу тяжести и струй воды поднятого гребком рыхлого материала. Более крутой угол между плоскостями невыгоден тем, что в стыке обеих плоскостей образуется мертвое пространство, которое имеет наклонность плотно забиваться в этом случае илистым материалом, требующим специальной растирки. К этому же нежелательному явлению приводят и более крутые борта, превышающие приведенный на чертеже угол в 40-450.

Рифление плоскостей лотка, вдавливание желобков, закраины-бортики на плоскостях и пр. являются совершенно излишними и даже вредными для опытного промывальщика, так как эти углубления и выступы забиваются не золотом, а пустым материалом, в силу подавляющего преобладания последнего, в количественном отношении.

Поэтому резкие выступы и углубления на плоскостях лотка вызовут дополнительные усилия со стороны промывальщика, не давая каких-либо преимуществ.

Размеры лотков этого типа ничем не ограниченные, их можно делать любого размера, удовлетворить любые требования.

Продолжение следует.
